    IEC61850 Advanced Power Quality Analyser

    Het compacte intelligent electronic device is een DIN-rail-stroomkwaliteitsanalysator met een klein formfactorontwerp. De EM235 combineert meet-, stroomkwaliteits- en regelinvoer-/uitvoerfuncties die een geavanceerde oplossing bieden voor toepassingen in onderstations, industriële automatisering en commercieel energiebeheer. Het bevat een unieke verzameling krachtige functies die vaak worden aangetroffen in talrijke gespecialiseerde meet- en registratieapparatuur die wordt gebruikt in onderstations en industriële omgevingen.

    Vraag offerte aan
    Productafbeelding

    Beschrijving

    Complete, compacte geavanceerde oplossing met extra groot kleurendisplay

    De PRO-serie is SATEC's kosteneffectieve lijn van vermogensmeters voor geavanceerde vermogensbewakingstoepassingen van zowel AC- als DC-stroom. Met golfvormregistratiemogelijkheden en 16 GB aan opslag is het een krachtige klasse A, Ed. 3 vermogenskwaliteitsanalysator en gebeurtenisrecorder.

    Met meerdere protocollen (IEC 61850, DNP3 en IEC 60870-5-101/104) en dual-port ethernet is het de ultieme oplossing voor vermogensbewaking, die voldoet aan en de huidige vereisten overtreft in nuts- en industriële toepassingen.

    eXpertPRO DIN EM235 Power Quality Analyser: Meting van AC-spanning, stroom, vermogen, frequentie, harmonischen, analyse van de stroomkwaliteit met golfvormmogelijkheden, dalingen, stijgingen, energiewatt en var-uren. Tot 12 datalogs voor interval-/belastingsprofilering, invoer-/uitvoerbesturingsmogelijkheden, compleet met 1,77″ TFT-kleurendisplay inclusief staafdiagram voor belastingsreferentie. Gebruikersselectie tot 16 parameters per datalog, met tot 192 elektrische waarden.

    • Panel mount
    • Meet spanning, stroom, vermogen, frequentie en energie
    • Power Quality-analyse, waveform capture, en datalogging mogelijkheden



    Technische specificaties

    Modules

    Downloads

    • 3.5” TFT kleuren-display
    • DIN-rail bevestiging
    • Class 0.2S IEC 62053-22/ANSI C12.20 gecertificeerde meter voor billing toepassingen
    • Class S Power Quality metingen volgens de IEC 61000-4-30
    • Instelbare Time-of-Use parameters
    • Puls ingangen voor gas-/watermeters
    • Event-based waveform logging
    • THD tot de 50e harmonische
    • Meerdere digitale in- en uitgangen
    • DC meten mogelijk
    • 28 log bestanden met een event log, 16 data logs, 8 waveform logs en PQ logs
    • 16 GB aan intern geheugen voor lange termijn opslag
    • Standaard met RS-422/485, twee ethernet poorten, IR, RS-232, en USB C
    • Optionele interface: IRIG-B

    Plug-In Modules & Externe Accessoires

    Dankzij de modulaire configuratie van de PRO-serie kunnen gebruikers een systeem samenstellen dat aan hun specifieke behoeften voldoet.

    Digitale & Analoge I/O Opties

    • Ingebouwde I/O: 2 digitale ingangen; 1 SSR-uitgang; 1 analoge ingang
    • Add-on I/O: Tot 3 add-on I/O-modules

    Module Configuratie

    • Tot 4 uitbreidingsmodules naast elkaar
    • Tot 2 uitbreidingsmodules: zelf-energized
    • 3 uitbreidingsmodules: vereist extra module van AUX-voeding

    8 DI

    8 optisch geïsoleerde digitale ingangen, beschikbaar als:

    • 24V droog contact
    • 24/48/125/250V AC/DC natte ingang

    Programmeerbare debouncetijd van 1 ms tot 1 sec
    1ms bemonsteringsfrequentie
    1pps tijdsynchronisatie




    4 DO

    4 optisch geïsoleerde digitale uitgangen, beschikbaar als:

    • Elektromechanisch relais, 250V / 5A AC
    • Solid-State relais, 250V / 0,1A AC

    Hulpvoeding

    • 88-264V AC
    • 125-300V DC

    DC-hulpvoeding

    24V DC (9-36V DC)

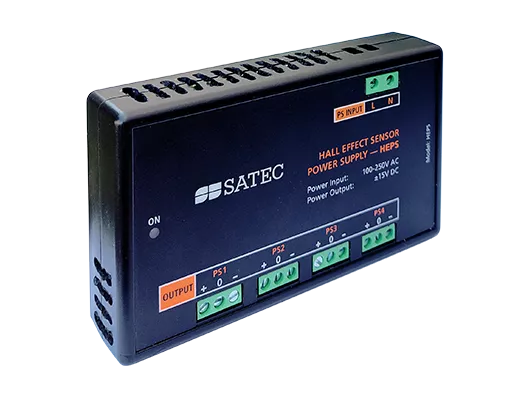

    Hall Effect Power Supply (HEPS)

    Module voor het voeden van Hall Effect Sensors

    • Stroominvoer: 100-250V AC
    • Stroomuitvoer: 4 x 15V DC

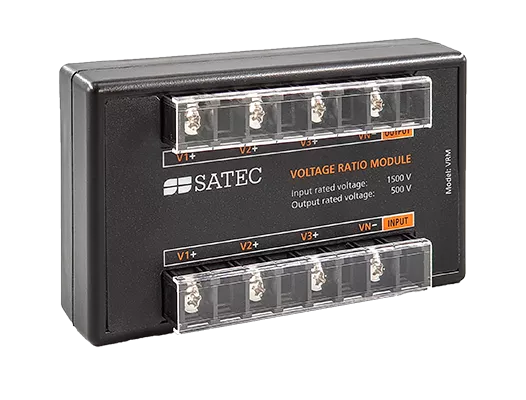

    Voltage Ratio Module (VRM)

    De SATEC VRM-module is ontworpen voor het aansluiten van de PRO-meters op DC-spanningssystemen boven de meterwaarde (820 V DC), tot 3.000 V DC en hoger.
